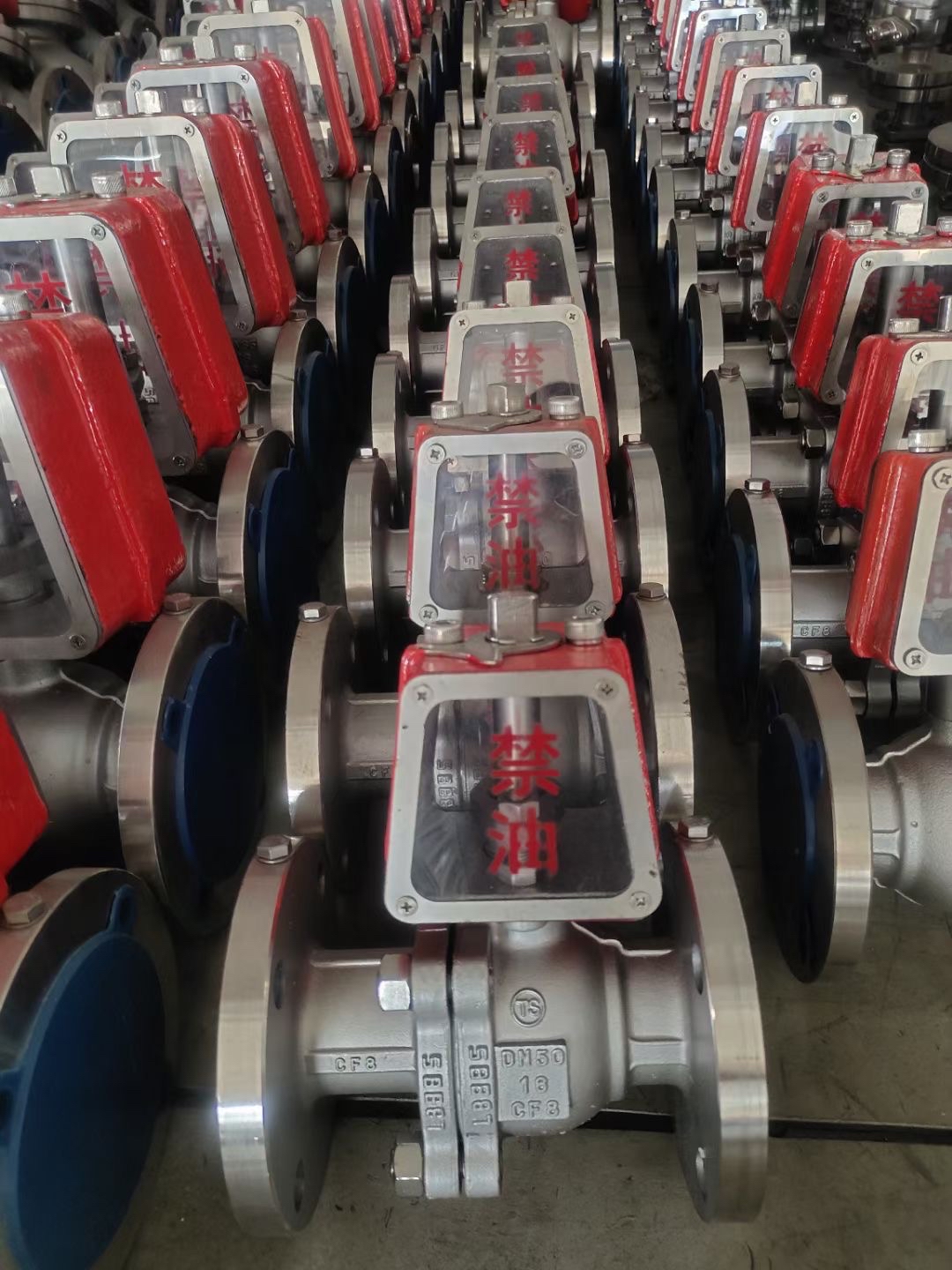

博耐斯QY347F不锈钢氧气球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。
024-62657366
一、产品概述：
氧气球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好，操作轻便灵活，使用寿命长等。
二、执行标准：
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122237
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
三、压力试验：
|
公称压力
|
1.6
|
2.5
|
4.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
|
气密封试验
|
0.4-0.7
|
||
四、主要零件材料及性能：
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
|
|
|
|
|
|
|
|
|
球体 阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
||||||||
|
阀 座
|
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
|
|
|
|
|
|
|
|
|
|
||||||
|
垫片
|
聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
|
|
|
|
|
|
|
|
|
|
||||||
|
阀杆座
|
聚四氟乙烯PTFE 不锈钢/柔性石墨
|
|
|
|
|
|
|
|
|
|
||||||
|
填料
|
聚四氟乙烯PTFE 增强柔性石墨
|
|
|
|
|
|
|
|
|
|
||||||
|
填料压盖
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
|
|
|
|
|
|
|
|
|
温度
|
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
|
|
|
|
|
|
|
|
|
|
||||||
|
介质
|
水 蒸汽 油品
|
硝酸类
|
强氧化介质
|
醋酸类
|
尿素类
|
|
|
|
|
|
|
|
|
|
||
五、主要连接尺寸PN1.6MPa：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
六、主要连接尺寸PN2.5MPa：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
七、主要连接尺寸PN4.0MP：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
